產品簡介

皓隆廢氣凈化一體機設備,采用先進的“沸石轉輪吸附濃縮+脫附+催化氧化燃燒”工藝,適用的風量和濃度廣,可處理成分復雜的有機廢氣,能應對間歇式和連續式工況的廢氣治理需求,處理風量從2000  Nm3/h到100000Nm3/h,濃度范圍可才從50mg/m3到1200mg/m3,適應范圍廣,運維費用低。凈化處理效率高,最高可達99%,有效解決有機廢氣不達標的問題。

濃縮轉輪催化燃燒一體機采用先進的“沸石轉輪吸附濃縮+脫附+催化氧化燃燒”工藝。
正常工作狀態下,廢氣在引風機作用下,通過轉輪吸附后達標排放。(凈化過程)
吸附一定時間后,對分子篩進行熱空氣脫附再生,以恢復其吸附性能。(再生過程)
脫附下來的 VOC 分子通過催化燃燒徹底分解后再排放。(燃燒過程)

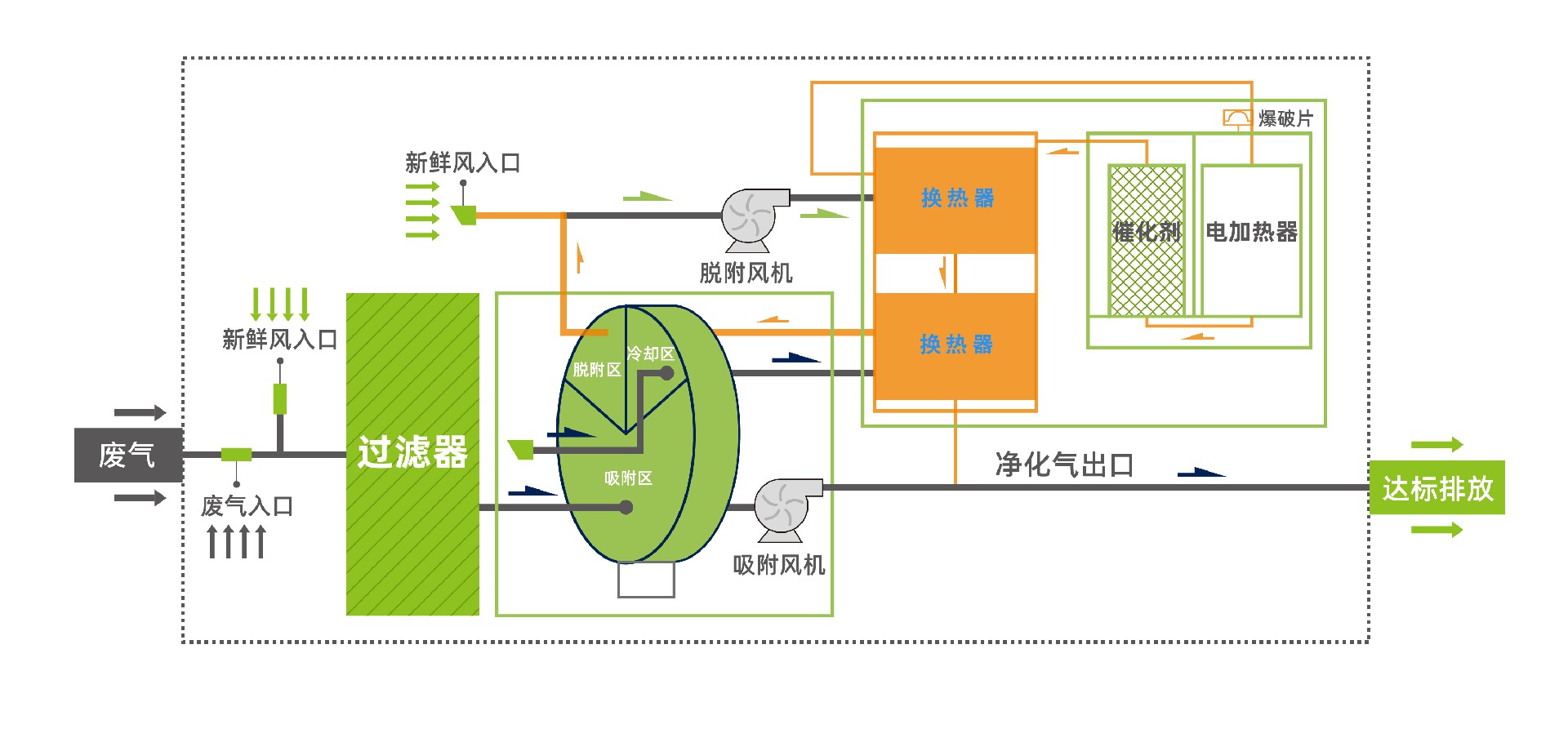

一體機原理圖

關鍵部位部件優勢及特點
催化燃燒模組催化燃燒室體催化燃燒室體為框架和折彎壁板結構,結構簡單外形美觀
催化燃燒爐采用電加熱或燃?xì)饧訜?,VOCS氣體在催化劑作用下被氧化分解,達標排放。產生的燃燒熱經過換熱器為脫附氣體提供熱量,合理利用余熱,達到節能減排的目的。爐內部采用硅酸鋁保溫材料做內保溫,防止熱量損失。
電控柜與催化燃燒爐隔離(優質硅酸鋁保溫材料),室體外部有電控人機交互顯示界面,從外部即可操作控制,簡便易操作。
旋轉閥實現廢氣風量分配,設備密封性高
過濾器過濾器為四級過濾(G4-F5-F7-F9),過濾掉廢氣中的油污、粉塵、漆渣等影響轉輪性能的物質;每級均有單獨的檢修空間和排水系統,方便檢修更換濾芯。
濃縮轉輪分子篩轉輪采用優質進口材質,以疏水型分子篩取代活性炭介質,可解決水性漆吸附、高溫脫附(安全性)和危廢的問題。
通風管道系統管道做外保溫(優質硅酸鋁保溫材料),減少熱量損失。
換熱器列管式結構布局,換熱效率高,性能穩定可靠。
脫附風機吸附風機根據具體項目合理計算選型,選用進口/國產知名品牌。

技術原理及優勢

技術原理

濃縮轉輪催化燃燒一體機采用先進的“沸石轉輪吸附濃縮+脫附+催化氧化燃燒”工藝。
VOCs廢氣通過過濾器進行過濾,用于去除廢氣中的漆霧、漆渣等,以提高轉輪的使用壽命,減少后期的維護成本。沸石分子篩吸附濃縮轉輪,其密封系統分處理和再生兩部分,轉輪緩慢旋轉使吸附過程完整連續。當廢氣通過處理區時,其中的廢氣成分被轉輪中的吸附劑所吸附,廢氣被凈化而排空,轉輪逐漸趨向吸附飽和。同時,在再生區,高溫空氣穿過吸附飽和的轉輪,已吸附的廢氣被脫附并由高溫空氣帶走,從而恢復轉輪的吸附能力,脫附的高溫氣體進入RCO氧化裝置進行氧化處理。
旋轉吸附轉輪在工作時,吸附與脫附過程一直處于連續進行,脫附出來的濃縮廢氣濃度波動小,避免了固定式吸附床在脫附時所形成的濃度波動,利于控制整個系統的穩定、安全運行,且可保證后續處理單元輸出熱量的穩定性。
本工藝采用沸石分子篩吸附凈化,配以熱空氣脫附再生,濃縮后的 VOC 采用催化燃燒方式處理,滿足達標排放的要求。

優勢

● 一體化設計:采用標準化、模塊化設計,便于拆裝、運輸;降低人工及運輸成本,性價比高,投入成本低。
● 結構布局合理:采用最優化的工藝結構布局,將主要散熱部件(風管、換熱器等)外置,解決了目前同行業存在的內部溫度過高,不易散熱的難題。
● 分子篩介質:以疏水型分子篩取代活性炭介質,可解決水性漆吸附、高溫脫附(安全性)和危廢的問題;
● 間歇式脫附:可適應氣量不定、濃度多變、作業無規律的復雜運行工況,即開即用;
● 運行費用低:日常運行維護費用低,利用再生余熱脫附,簡單易行、安全可控;
● 雙能化管理:智能+節能,系統具有自動控制、自我診斷、自動報警等功能,實現智能化的管理和維護。

適用范圍

適用行業主要應用于汽車涂裝、電子企業、醫藥化工、印刷等領域
廢氣成分苯類(甲苯、二甲苯、苯系物等)、酯類(乙酸乙酯、乙酸丙酯、乙酸丁酯PMA等)酮類(MIBK、MEK、環已酮等)、烷類(庚烷、己烷等)、其它(醚類、醇類等)
廢氣濃度<1200mg/m3
風量量<100000m3/h

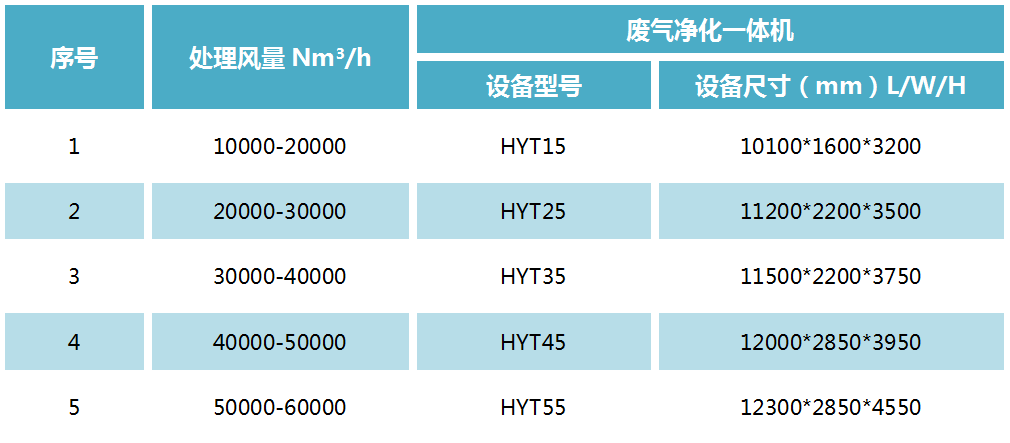

選型參數表/規格型號
