產品簡介
旋轉式蓄熱式焚燒爐,也稱旋轉式RTO,其原理是有機廢氣經過旋轉分配閥進入蓄熱室預熱,然后進入氧化室,加熱升溫到800℃以上使有機廢氣氧化分解成CO2和H2O;從而凈化廢氣,并回收廢氣分解時所釋放出來的熱量,廢氣分解效率高達99.5 %,熱利用效率達到95%以上。旋轉式RTO實現爐體和閥門的相對獨立,同時便于安裝與維護,結構緊湊,占地面積小。廢氣通過連續運轉的旋轉分配閥交替均勻引入,氣流順暢,出口波動范圍小,12個蓄熱室交替工作,節約設備能耗。旋轉式RTO是我公司在消化、吸收國內外先進技術的基礎上,采取“引進+積累+改進+創新”的方式,自主研發設計的一款高效有機廢氣治理設備。
旋轉式RTO是通過旋轉閥的轉動,改變廢氣進入陶瓷的位置,實現蓄熱區與放熱區的交替轉換。陶瓷蓄熱體分成十二區,五個進風區,五個出風區,一個吹掃區,一個隔離區。每個蓄熱區依次經歷蓄熱-放熱-吹掃過程,周而復始,連續工作。
產品解剖圖
關鍵部位部件 | 作用優勢及特點 |
---|---|
旋轉閥 | 實現廢氣風量分配,設備密封性高 |
陶瓷蓄熱體 | 用于熱能的儲存和釋放 |
燃燒器 | 用于廢氣燃燒 |
爐襯、保溫 | 降低爐體散熱率 |
技術原理及優勢
技術原理
有機廢氣通過廢氣收集裝置,將VOCs廢氣經高壓風機送入RTO系統中加熱,溫度提升后進行高溫氧化分解,最終轉化為無害的二氧化碳和水。本設備將燃燒后的高溫?zé)煔庥梅涓C狀陶瓷蓄熱體把熱能回收并儲存,熱回收率高達95%,用于廢氣預熱,達到環保節能的目的。
優勢
● 設有安全泄溫閥,若燃燒室溫>設置限值,泄溫閥開啟,確保安全溫度運轉;
● 整套系統采用PLC全自動化控制技術,節能省力,實現無人控制、自動報警,安全可靠;
● 設有泄爆口,若爐內壓力大幅度提升,泄爆口自動開啟,合理泄除壓力,確保正常運轉;
● 多級安全防護系統,確保蓄熱焚燒爐設備系統安全穩定運行;
● 壓力波動小,出口濃度波動??;
● 占地面積小。
適用范圍
行業:主要應用于涂裝、噴漆、烘爐廢氣、電子企業、醫藥化工、化工、印刷等領域。
風量:1000-100000Nm3/h
濃度:中高等濃度范圍≥1000mg/m3
組分:一種或多種組份

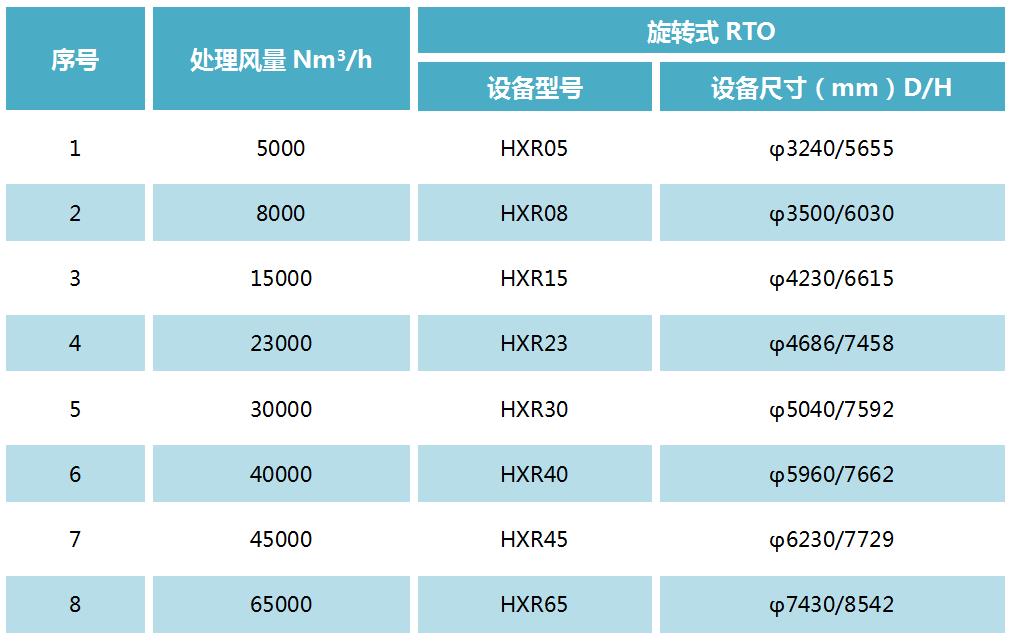

選型參數表/規格型號
